一、简介
ZC

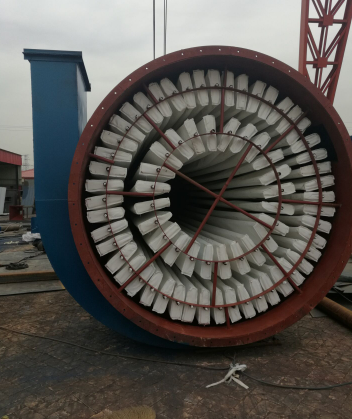

型机械回转反吹除尘器采用圆形体结构受力均匀，抗爆性通好，结构紧凑，采用高压风机反吹清灰，不受气源条件限制，利用阻力自动控制反吹清灰节约能源延长布袋使用，严寒地区室内安装其它地区都能在室外安装，可广泛用于机械、铸造、矿山、冶炼、建材、粮食化工等许多部门。
用户选用应注意对温度高，浓度大，颗粒细的粉尘应选用 A 型，反之用 B 型为宜，如浓度大于 15 克 / 米 3 前面应加_旋风除尘器。 （ 对于粗核粉尘可
酌性放宽
）
。
构造及工作原理：
它由以下四部分组成：（详见基本结构图
1
）
1
．上箱体：包括除尘器盖，旋转揭盖装置、清洁室、换袋入孔、观察孔、出气口。
2
．中箱体：包括花板、滤袋、滤袋框架、滤袋导口、过滤室筒体、进气口、入孔门。
3
．下箱体：包括定位支承架、灰斗、星形卸灰阀、支座。
4
．反吹风清灰机构：包括旋臂、喷口、分圈反吹机构、循环风管、反吹风管、反吹风机、旋臂减速机构。
二、工作原理
含尘气体于切向进入过滤室上部空间 , 大颗粒及凝聚尘粒在离心力作用下沿筒壁旋转落入灰斗 , 小颗粒粉尘弥散于过滤室 , 袋间隙从而被滤袋阻留 , 净化空气透过袋壁经花板上滤袋导口汇集于清洁室 , 由通风机吸入而排出 , 随着过滤工况的不断进行 , 阻留于滤袋外表的粉尘逐渐增多 , 气流通过的阻力逐渐加大 , 当达到设定阻力_值时 , 由自控装置开启反吹清灰机械进行清灰 .
用户选用应注意对温度高，浓度大，颗粒细的粉尘应选用
A
型，反之用
B
型为宜，如浓度大于
15
克
/
米
3
前面应加_旋风除尘器。
（
对于粗核粉尘可酌性放宽
）
。
技术性能
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
三、安装注意事项：
1 ．安装前检查设备另部件是否完整，运输时有无遗失和损坏。
2 ．_设备的稳定性，安装设备的地基要求平整，机脚放在安装位置后，要用水平校平、锁紧，然后再安装除尘器本体。
3 ．除尘器各连接部位应衬以橡胶石棉密封，将连接螺栓拧紧，并应_每个部件的密封性。
4 ．反吹风转向机构是否灵活，并在各转动部位注以润滑油和齿轮油。
四、试运转：
检查各部安装质量合格后，检查润滑点加好了润滑油后，并按设计图纸确定各电动机的运转方向正确后，开始空负荷试车。空负荷试车时可以打开壳体下部入孔门进行观测。
1 ．按开车顺序先后启动机器各运转部分，检查各部运转情况，以振动小、噪音小、运转平稳为正常。
2 ．观察滤袋吹振情况，测量布袋振幅等数据，振幅以 1mm 左右为正常。
3 ．观察反吹口的运行情况和漏风情况，反吹口应与花板顶面接触和平稳滑行。
1
4 ．空试运行 4 小时后，检查各部件是否正常，如有故障_及时消除。在调整、空试正常后，方可投入负荷试车生产。
5 ．关闭所有入孔门，开始负荷试车，按顺序开车，试车八小时后，各部都正常，即可投入正式生产使用。
6 ．可以短时间打开孔门观察滤袋工作情况，注意时间不可过长，以防止结露。
7 ．检查各部运转情况是否正常，要运转平稳。机壳外部各轴承的温度不应_过 80 ℃ ，减速机的温度不应_过 30 ℃ 。
8 ．运转 8 小时后，测量各电动机的功率或电流，以小于其额定值为正常。
五、使用说明
（一）操作
开车前应将所有机件检查一遍，尤其是螺栓等联接部件，如有松动应立即拧紧。确认所有润滑点都有足量的润滑剂，应将润滑剂不足的各润滑点加足适量的润滑剂。
1 ．开车顺序：
（ 1 ）开车顺序是逆生产流程的。即先启动有关处理本机卸出的物料的机器或其他设备。而在收尘系统中，又应先开本除尘器后，
2
再开被抽风收尘的工艺设备。
（ 2 ）本除尘器的开车顺序是：卸灰装置、反吹管、反吹风机，再开主排风机。
2 ．停车
停车顺序是顺生产流程，即和开车顺序相反。注意，应在主排风机停车后，仍让除尘器的反吹风机、反吹管和卸灰装置再运转 10~30 分钟，即在清洁滤袋和卸空灰斗之后再依次停车。
3 ．运行中应注意的事项
（ 1 ）经常检查各连接部位的密封性，检查维修门的密封性，连接螺栓不应松动。
（ 2 ）注意：所有传动部件工作是否平稳，不应发出过大噪声，轴承温度不_过 40 ℃。
（ 3 ）注意：滤袋接口管与花板间不露气、串气。
六、维修与保养
1 ．壳体：随时拧紧松螺栓，及时更换密封部位失去作用的另件，补刷脱漆和定期刷漆，防止箱体锈蚀。
2 ．滤袋：如发现出风口处冒灰现象，须检查滤袋口与花板密封性，检查滤袋是否破漏，如有破漏，打开顶盖及时修补更换，并
3
着重_减速机下部转动部分的积灰，并检查转动是否灵活，以避免给减速机增加阻力，造成减速机的损坏。
3 ．反吹装置：经常检查反吹装置运转是否正常，定期检查减速箱油面，补加润滑油，将磨损的另件及时更换。
4 ．排灰系统：经常检查电机和轴承的温度，对减速箱定期注油，磨损坏的另件及时更换，如果除尘器配用的是手动卸灰阀，经常调整配重块，使阀板处于严密封闭位置，以_收尘效率。
5 ．当设备工作运转 10~15 天后，须将设备顶部减速机内的润滑油重新更换一次，以减少机内的另件的磨损，_减速机的使用寿命。
